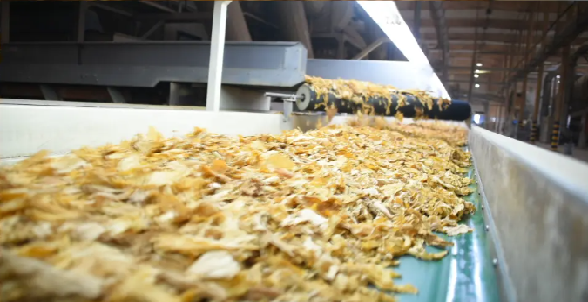

煙草在加工過程中不可避免地會混入麻繩、木屑、泡沫、紙片、羽毛、塑料、橡膠、金屬、石塊，或産生黴變煙葉和梗簽等多種雜物，這些雜物與煙草有著本質上的區别或差異，若不能将其精準去除，将對卷煙制造過程和卷煙産品分别産生極大的安全和質量隐患，並嚴重影響卷煙制造商及其品牌口碑。

非煙葉雜物類别：

一類雜物：金屬、羽毛、塑料等

二類雜物：紙、石頭、麻繩、玻璃等

三類雜物：非煙葉葉子、種子、竹簽、雜草等

煙草行業除雜标準：

一類雜物含量：≤0%

二、三類雜物含量：≤0.00665%

傳統卷煙生産加工線上採用的除雜方式：

主要包括：風力除雜、光電除雜、磁力除雜和人工挑選除雜，其中風力除雜、光電除雜、磁力除雜均是針對雜物的特定屬性差異進行有針對性的識别並剔除，如比重的差異、顔色的差異和磁性的差異，因此一種除雜方式隻能識别和剔除某一類雜物，類别受限，容易存在漏檢。人工除雜可以識别絕大部分非煙物質雜物，但人眼容易疲勞且工作效率較低。

爲解決上述客戶需求及痛點，本案例主要通過光譜成像技術與設備來區分煙葉和非煙雜物，利用煙葉和非煙雜物的光譜特征差異，判别出各類非煙雜物，完成煙葉與雜物的分類與剔除。

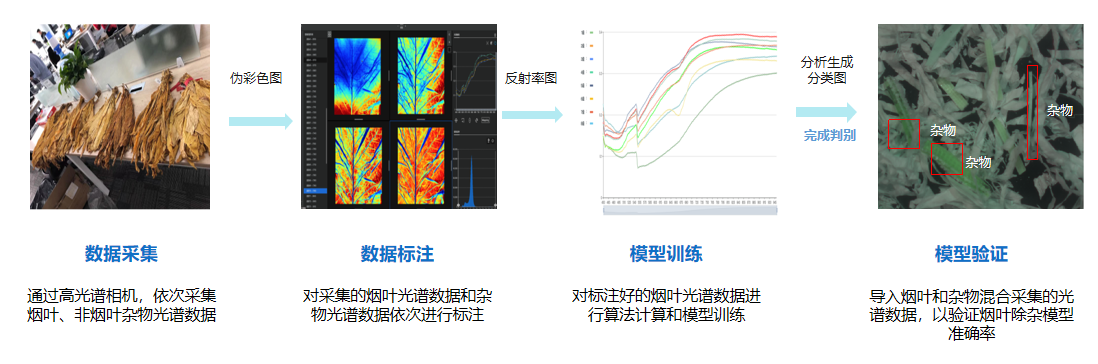

光譜成像技術煙葉除雜原理

光譜成像煙葉除雜可行性驗證：

驗證設備：本案例中應用到的可見光近紅外推掃式高光譜相機由深圳市中達瑞和科技有限公司自主研發與生産制造，是一款擁有超高光譜分辨率和圖像分辨率的推掃成像高光譜相機，可廣泛應用於挂載、便攜、室内等應用場景。 該相機基於推掃式高光譜成像原理，覆蓋短波紅外（900-1700nm）光譜範圍，光譜分辨率可達3nm，具備超高成像速度、高靈敏度和優越的信噪比，可按需快速、精準獲取目标物的空間圖像信息和光譜信息，利用目标物不同部位或成分的光譜特征，進行無損、無接觸、快速高效的精準獲取、發現識别、分類篩選和分析應用。 VIX-S270整體結構緊湊、堅固可靠，靈活适用於各種複雜的應用環境，可廣泛應用於工業檢測、材料分析等領域，是利用高光譜成像進行科學研究和應用探索的理想選擇。

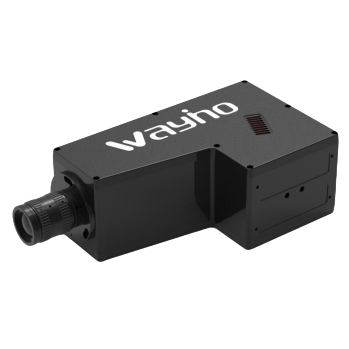

推掃式高光譜相機VIX-S270

驗證方法：将煙葉切碎成煙絲，把雜物（塑料）混合到煙絲中，模拟真實煙葉雜物判别場景，使用短波紅外高光譜相機進行數據採集分析，可看到煙葉和塑料雜質存在明顯差異。

驗證過程：

1、在煙絲裏放入一些塑料雜物

2、對混有塑料雜物的煙絲進行光譜數據採集，採集範圍：920nm～1700nm

3、選取1100nm、1200nm、1400nm三個特征波段光譜數據（圖1）

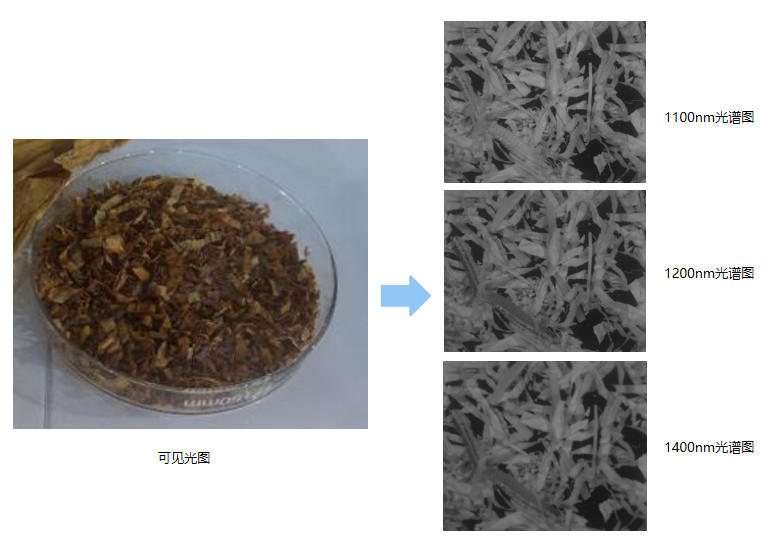

圖1：三波段光譜圖

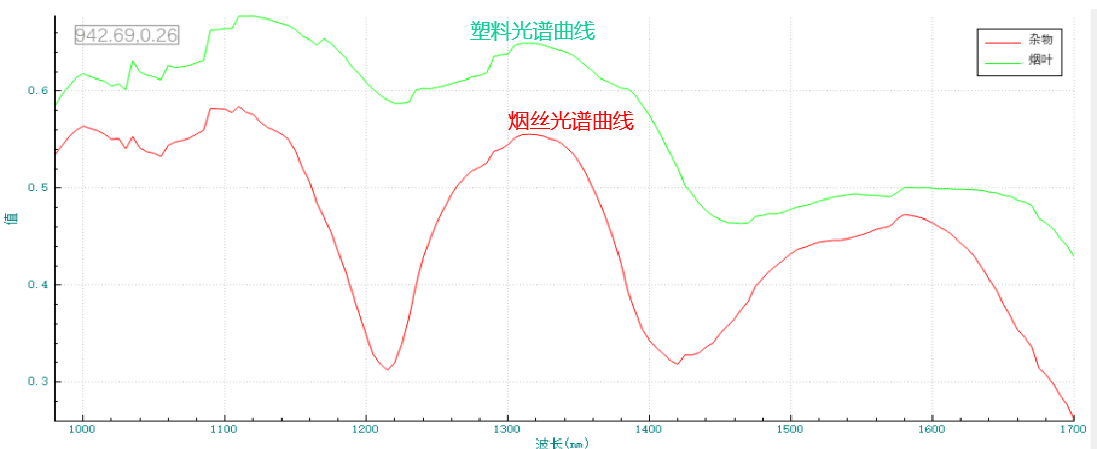

煙絲和非煙雜物光譜曲線，兩者存在明顯差異

4、對所選取的三個波段光譜數據進行合成僞彩圖，分析處理後塑料可明顯識别（圖2）

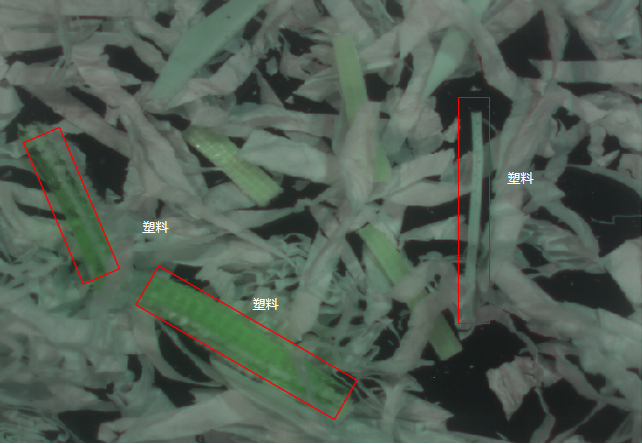

圖2：光譜分析僞彩圖（綠色：塑料）

驗證結論：

用短波紅外高光譜相機替代傳統風選、磁選等方式，利用光譜視覺波段看得寬，物質特征波段抓得準的特性，採集煙葉和非煙雜質的光譜數據，基於煙葉和雜質兩者物質獨有的光譜特征差異，結合定标模型匹配算法，可實現煙葉和非煙雜物的精準識别。
